Schuifdeurrail beslagset dubbelzijdig soft-close - voor 1 deur - draagvermogen 60kg

Schuifdeurrail beslagset met soft-close draagvermogen 60kg

Een schuifdeur is een mooie oplossing om ruimtes mee af te sluiten of een ruime sfeer te creeëren als deze openstaan. Het biedt meerdere mogelijkheden om ruimtes in te richten omdat de deur naar wens ingericht kunnen worden. Met verschil in houten deuren kan dit perfect ingericht worden op elk interieur, van zowel klassiek als modern.

Met de beslagset voor schuifdeuren heb je alles in huis om je schuifdeuren in op te kunnen hangen. Hiermee kun je gemakkelijk de schuifdeur openen en sluiten doormiddel van de meegeleverde wielen. Deze set is bedoeld voor houten deuren die een minimale dikte hebben van 22mm en een lengte van minimaal 330mm. Met de rails die je kan vinden onder aan de pagina bij 'gerelateerde producten' is de set compleet en mooi weggewerkt, zo zie je hier niks meer van terug. Deze set kan een deur dragen tot maximaal 80kg.

Een onderrail is optioneel, maar wordt wel aangeraden om de stabiliteit van de deur te verbeteren.

Technische gegevens

• Minimale deurdikte: 22mm
• Deurlengte: minimaal 330mm
• Deurhoogte: totale hoogte min 65mm
• Draagvermogen: 60kg

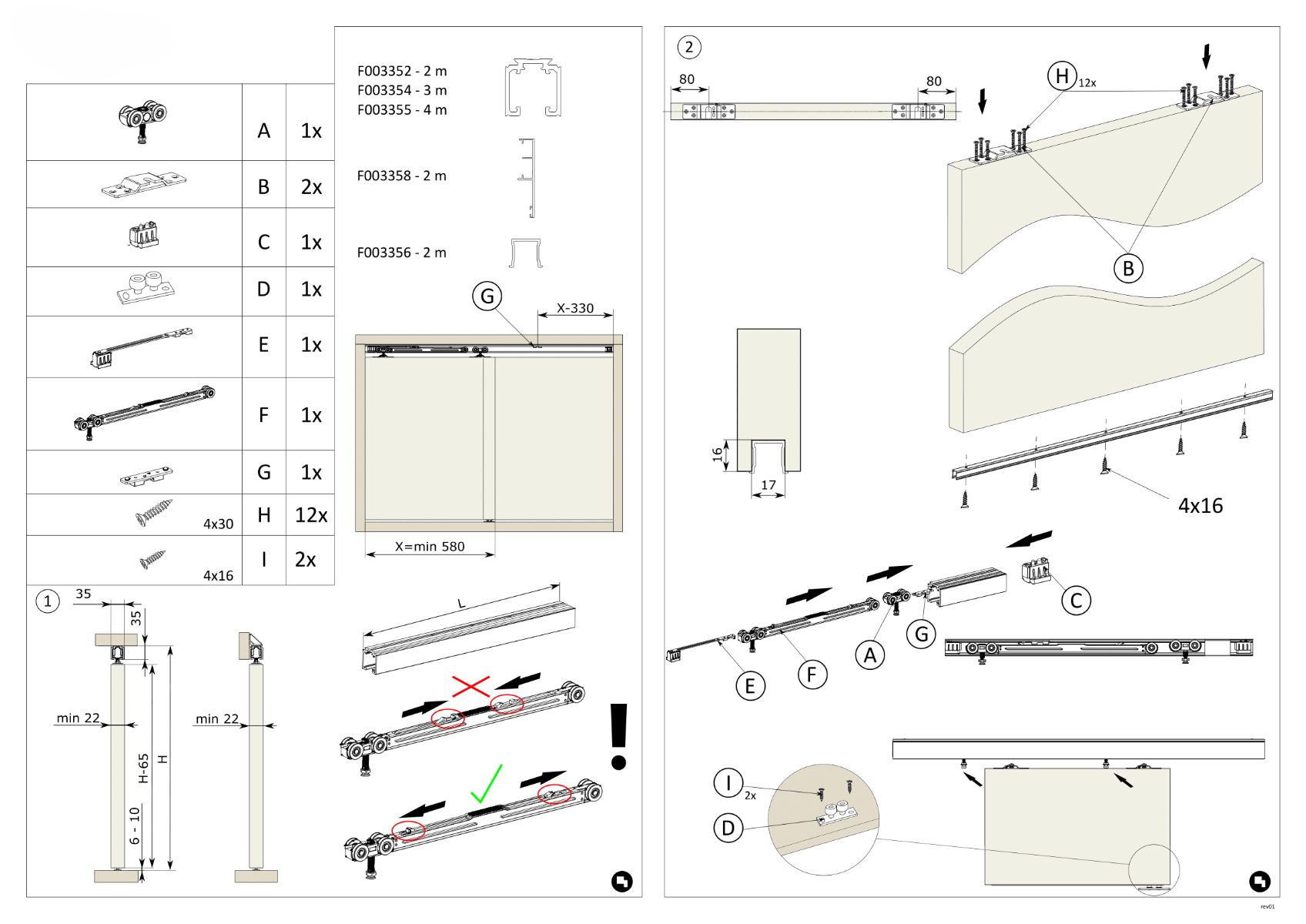

Montage

Bovenkant bevestigen:

Begin met één eindstopper (C) in de rail te schuiven en zet die vast aan de andere kant van de rail. Vervolgens heb je een klein plaatje (G) met ingebouwde schroeven die je los kan draaien met de meegeleverde inbussleutel en schuif die aan de andere kant van de rail erin waar de eerste eindstopper zit (C) en zorg dat deze 330mm vanaf de rand vastgezet wordt. Schuif hierna één wiel (A) erin, het wiel met soft-close mechanisme (F) en als laatste de tweede eindstopper (C) en schroef beide eindstopper vast met de ingebouwde schroeven. Zorg ervoor dat het soft close mechanisme eerst aangetrokken wordt zodat deze geactiveerd wordt (zie afbeelding hieronder).

Bevestiging voor de deur:

Schroef de deurflenzen (B) in de bovenkant van de deur met de bijgeleverde schroeven (E). Schroef één aan elk einde van de deur. Zorg ervoor dat deze plaatjes 80mm vanaf de rand erin geschroefd worden. Met een ingebouwde gleuf aan de flens kan de deur nu erin geschoven worden in de schroeven van de wielen. De schroef die op de wielen zit kan dan strak gedraaid worden en met een ring die eraan vastzit.

Bevestigen onderkant:

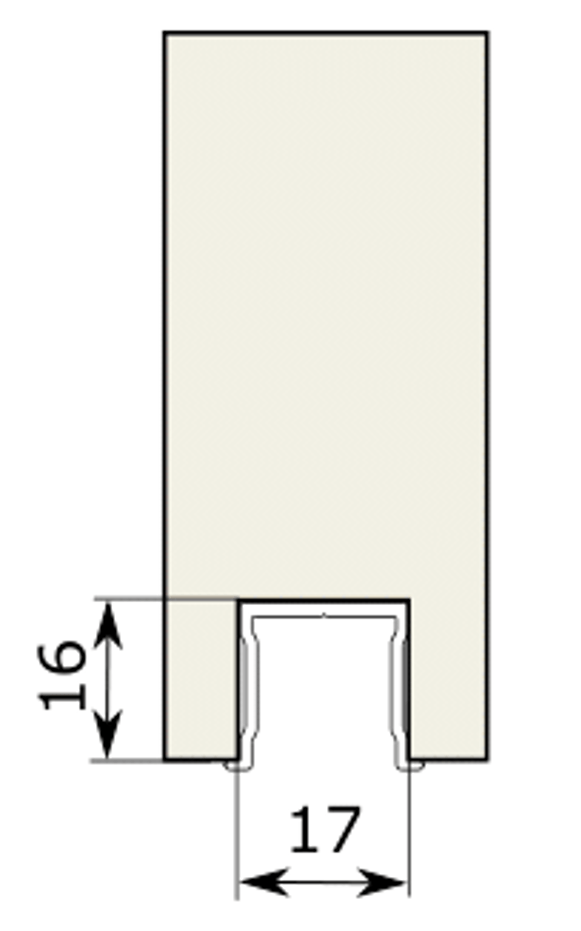

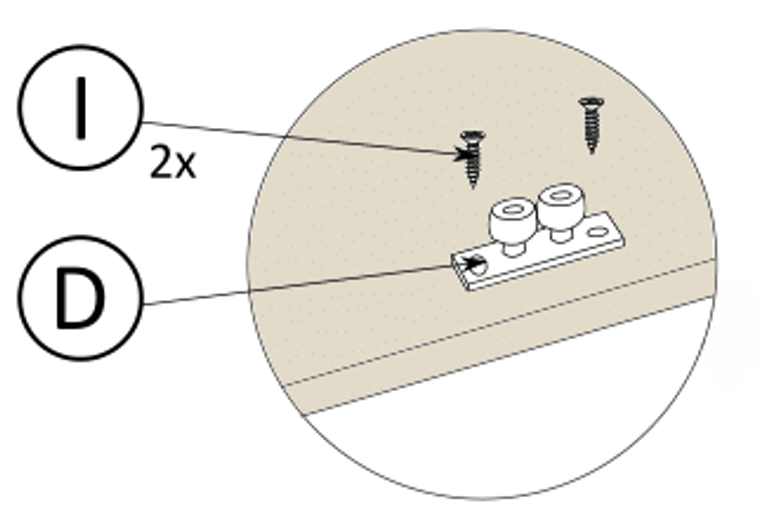

Voor de onderrail dient een stuk uit de onderkant gefreesd te worden van 17 breed bij 16 hoog en zolang als de deur is. Dan kan de onderrail erin geschoven worden en vastgeschroefd worden met de bijgeleverde schroeven (F) zodat deze mooi weggewerkt is. Met een plaatje waar twee rubberen wieltjes aan vastzitten (D), wordt op de onderkant van de deur geschroefd. Zet dit plaatje vast op de kant waar de deur sluit.

Wat krijg je geleverd

• 1 paar wielen
• 1 paar ophangplaatjes
• 1 paar eindstoppers
• 1 paar deurflenzen
• 1 plaatje met rubberen wielen voor onderrail
• 1 soft-close mechanisme
• 1 losse activator
• Bevestigingsmateriaal
• Montagehandleiding
