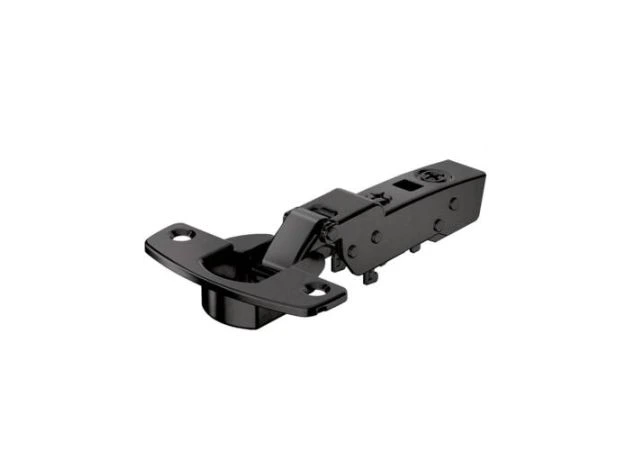

Hettich inboorscharnier Sensys soft-close opliggend zwart opschroef 95° - Geschikt voor dikke deuren

Hettich inboorscharnier – opliggend – Opschroef – Softclose – Voor dikke deuren – Obsidiaanzwart

Dit inboorscharnier is een uitstekende keuze voor het monteren van dikke houten kastdeuren. Het scharnier is opliggend en voorzien van een softclose-functie. Dankzij de automatische sluiting trekt de deur zichzelf geruisloos dicht.

Het scharnier is geschikt voor kastdeuren met een dikte van 15 tot 32 mm en heeft een moderne afwerking in obsidiaanzwart, passend bij een strakke interieurstijl.

Technische specificaties

Potdiameter: 35 mm

Potdiepte: 12,8 mm

Boorbeeld: 52 x 5,5 mm (standaard)

Openingshoek: 95°

Voor deurdiktes: 15 – 32 mm

Geïntegreerde opdekverstelling: +2 mm / -2 mm

Geïntegreerde diepteverstelling: +3 mm / -2 mm

Hoogteverstelling: via montageplaat

Deurpositie: opliggend

Materiaal: Staal

Afwerking: Obsidiaanzwart

Montagewijze: Opschroef

Sluitmechanisme: Zelfsluitend met geïntegreerde demping (softclose)

Scharnierbasis: 12,5 mm

Verpakkingseenheid: Per stuk

Voorliggend, halfvoorliggend of inliggend?

Voorliggend: kastdeur ligt volledig voor de kast
Halfvoorliggend: kastdeur ligt half voor de kast
Inliggend: deur valt tussen beide zijwanden

Montageplaat

De verdikking van de montageplaat bij opliggende scharnieren van Hettich, is afhankelijk van het (front)opdek (zie afbeelding). Zodra je deze weet, kun je in onderstaande afbeelding vinden welke verdikking (D) er bij deze opdekmaat past, en welke boormaat (potafstand C) je hiervoor dient te gebruiken.

Wij adviseren altijd te kiezen voor de kleinste montageplaatdikte. Heb je dus een opdekmaat van 16mm? Dan kom je uit op een montageplaatdikte van 0,5mm (afgerond 0mm) en een potafstand van 4,0mm.
